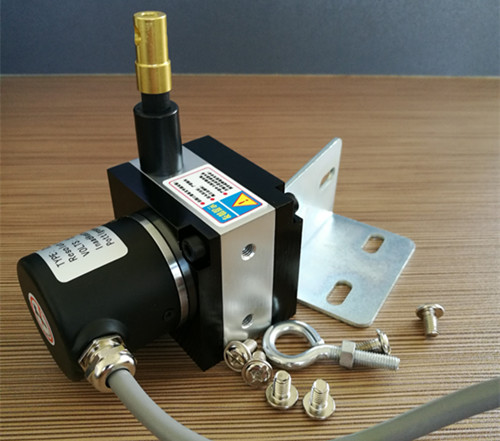

拉繩式編碼器除了在測量行程上的不同，還有就是測量輸出信號的不同，主要分為模擬信號和數字信號。下面眾標小編詳細介紹一下拉繩式編碼器的分類：
1、模擬信號：模擬信號分為電阻型1KΩ；電壓型信號0-5v或0-10v；電流型4-20ma；所連接的信號線有二根線或者三條線，分別為電源線和信號輸出線。購買時一定聯系傳感器廠家說明情況，以免造成無法使用的后果，電流信號拉繩編碼器輸出的是電流信號，正常輸出在30ma以?xún)?nèi)。
2、數字輸出拉繩編碼器分增量脈沖型、集電極開路（NPN/PNP）、推挽式輸出、長線差分驅動。而絕對值拉線編碼器輸出信號為：SSI\CAN\OPEN\BUS。
如長線差分驅動拉線編碼器和集電極編碼器區別在于，長線驅動的信號線一般有6條信號線， 都是帶負信號的。如A/A-/B/B-；而集電極信號只是ABZ三相。一般情況下長線差分驅動的可以替代集電極的，但集電極的不能替代長線驅動的。
拉繩式位移編碼器的線性精度可根據用戶提供的量程選擇，一般線性精度在0.005%FS-0.2%FS（自選），重復精度可達到0.002%FS，可以在惡劣的環境中使用，加裝防護裝置可以在相對高的溫度中工作。拉線編碼器已被廣泛應用于智能制造、機床設備、全自動生產線、產品包裝機械等長度控制及測量的場合。
|
